摘要：隨著變電站自動化技術的推廣和應用，無人值班的變電站越來越多，變電站的高壓開關柜采用全密封結構，在長期運行過程中，開關的觸點和母線連接等部位因老化或接觸電阻過大而發熱，由于這些發熱部位的溫度無法監測，設備的運行條件越來越惡劣，發生高壓開關柜內觸頭熔斷、刀閘燒毀等設備事故的概率大大增加，因此，進行安全溫度監測及智能化控制是非常有必要的。對此，我司無線測溫系列產品能有效解決此類問題。
關鍵詞：電氣接點、余熱發電、無線測溫
1、概述
配電系統是由多種配電設備和配電設施所組成的變換電壓和直接向終端用戶分配電能的一個電力網絡系統。由于配電系統作為電力系統的后一個環節直接面向終端用戶，它的完善與否直接關系著廣大用戶的用電可靠性和用電質量，因而在電力系統中具有重要的地位。因此，為避免因溫度高，導致設備老化，設備燒壞，供電中斷，一次設備起火爆炸等嚴重事故，對各電氣接點進行長期的溫度監測能有效的避免因嚴重故障，造成用戶的人身傷害及經濟損失。
隧道窯余熱發電，是依據高品位余熱開發的節能技術，通過安裝的余熱鍋爐把高品位熱量用來生產有效益的電能，對450℃以下較低品位的熱量再用于磚坯預熱、干燥，實現余熱的梯級利用，有效地利用好余熱。再經余熱鍋爐產生1.3MPa～2.5MPa、300℃～400℃過熱蒸汽后再通過汽輪機帶動發電機發電。選用凝汽式或低溫余熱汽輪發電機組，汽輪機排出的乏汽進入冷凝器轉化為凝結水，通過凝結水泵返回鍋爐循環使用。發電機組輸出電壓為400V或10kV．并入廠區內部400V或10kV電網運行。出于安全和經濟效益考慮，建議在配電室各電氣接點進行溫度實時監測。
2、產品需求及配置
該項目針對安于東洼北、首站配電室中的進線柜、分段柜、母聯柜、出線柜等78面高壓柜進行安全溫度監測，需配無線測溫產品。具體要求如下：
1）供電方式：感應取電；
2）測溫范圍：-50℃~+125℃；
3）電氣接點溫度就地集中顯示；
4）高壓柜進線3點測溫、真空斷路器動觸頭6點測溫；
5）使用壽命不小于10年，測量精度為±1℃；
根據上述要求，故此選擇安科瑞的無線測溫產品如下表。
3、產品方案明細
名稱
安裝內容
單位
數量
組號
地址
編碼
無線測溫傳感器ATE400
G2
點
6
1
1A至2C
無線測溫傳感器ATE400
G3
點
6
1
3A至4C
無線測溫傳感器ATE400
G4
點
9
1
5A至7C
ARTM-P51-400
G5
臺
1
1
無線測溫收發器ATC450
個
1
1
無線測溫傳感器ATE400
點
9
1
8A至10C
無線測溫傳感器ATE400
G6
點
9
1
11A至13C
無線測溫傳感器ATE400
G7
點
9
1
14A至16C
無線測溫傳感器ATE400
G8
點
9
2
1A至3C
無線測溫傳感器ATE400
G9
點
9
2
4A至6C
無線測溫傳感器ATE400
G10
點
9
2
7A至9C
ARTM-P51-400
G11
臺
1
2
無線測溫收發器ATC450
個
1
2
無線測溫傳感器ATE400
點
9
2
10A至12C
無線測溫傳感器ATE400
G12
點
9
2
13A至15C
無線測溫傳感器ATE400
G13
點
6
2
16A至17C
無線測溫傳感器ATE400
G14
點
6
3
1A至2C
無無線測溫傳感器ATE400
G15
點
9
3
3A至5C
無線測溫傳感器ATE400
G16
點
9
3
6A至8C
ARTM-P51-400
G17
臺
1
3
無線測溫收發器ATC450
個
1
3
無線測溫傳感器ATE400
點
9
3
9A至11C
無線測溫傳感器ATE400
G18
點
9
3
12A至14C
無線測溫傳感器ATE400
G19
點
9
3
15A至17C
無線測溫傳感器ATE400
G20
點
9
4
1A至3C
無線測溫傳感器ATE400
G21
點
9
4
4A至6C
無線測溫傳感器ATE400
G22
點
9
4
7A至9C
ARTM-P48-400
G23
臺
1
4
無線測溫收發器ATC450
個
1
4
無線測溫傳感器ATE400
點
6
4
10A至11C
無線測溫傳感器ATE400
G24
點
6
4
12A至13C
無線測溫傳感器ATE400
G26
點
9
4
14A至16C
無線測溫傳感器ATE400
G27
點
9
5
1A至3C
無線測溫傳感器ATE400
G28
點
9
5
4A至6C
無線測溫傳感器ATE400
G29
點
9
5
7A至9C
ARTM-P54-400
G30
臺
1
5
無線測溫收發器ATC450
個
1
5
無線測溫傳感器ATE400
點
9
5
10A至12C
無線測溫傳感器ATE400
G31
點
9
5
13A至15C
無線測溫傳感器ATE400
G32
點
9
5
16A至18C
無線測溫傳感器ATE400
G33
點
9
6
1A至3C
無線測溫傳感器ATE400
G34
點
9
6
4A至6C
ARTM-P36-400
G35
臺
1
6
無線測溫收發器ATC450
個
1
6
無線測溫傳感器ATE400
點
9
6
7A至9C
無線測溫傳感器ATE400
G36
點
9
6
10A至12C

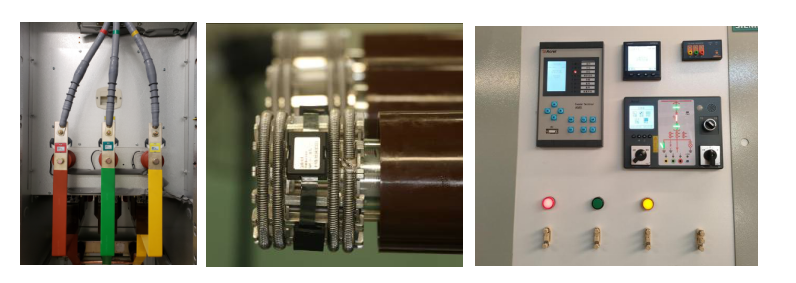

4.現場安裝

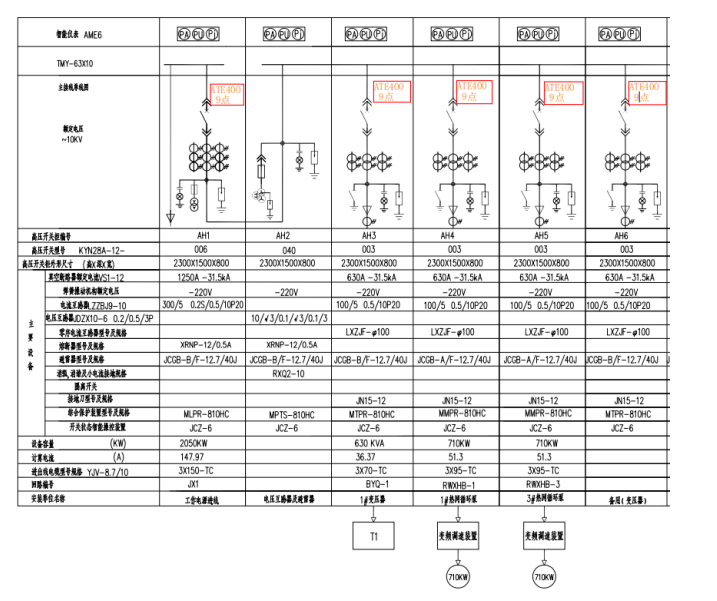

5.測溫方案

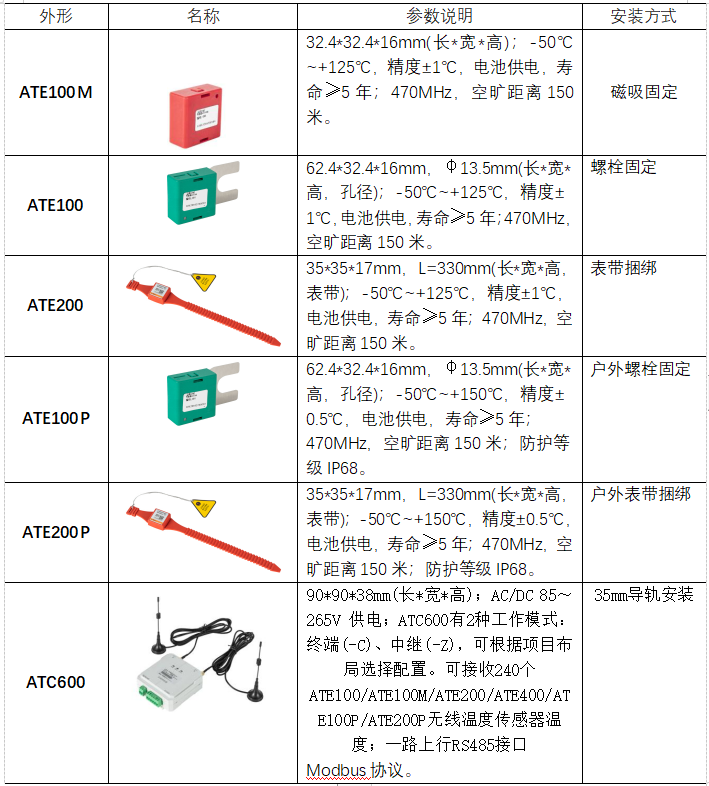

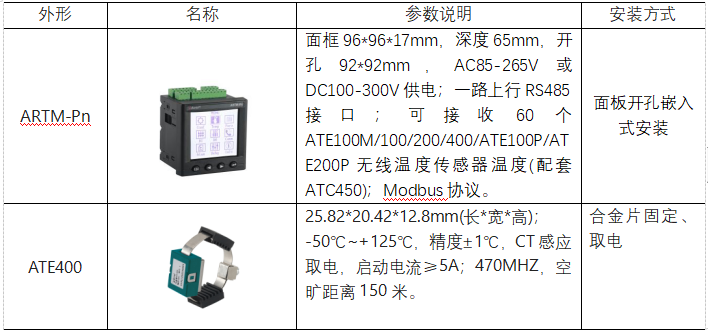

6.相關產品

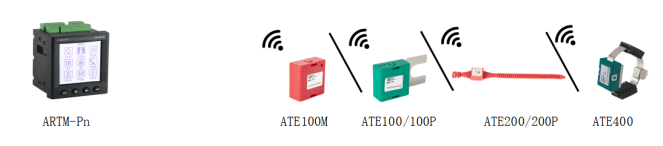

目前無線溫度傳感器有四款：（a.電池供電 b.感應取電）
綜上所述，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率，高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測是非常必要的。
參考文獻
[1] 安科瑞企業微電網設計與應用手冊.2019.11月版
[2] 安科瑞智能電網用戶端電力監控/電能管理/電氣安全（產品報價手冊）.2020.01月版
